Skoda Fabia: Diffuseurs d'air

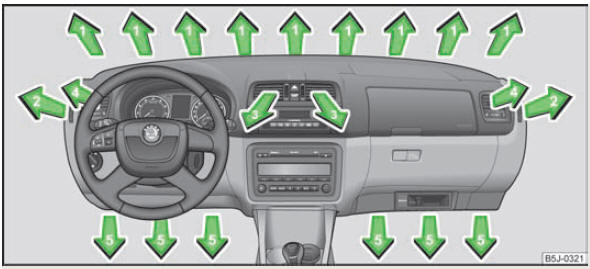

Fig. 74 Diffuseurs d'air
Ouvrir les diffuseurs d'air 3 et 4
- Faites tourner la molette verticale (diffuseurs d'air 3)
fig. 74
ou la molette horizontale
(diffuseurs d'air 4) sur la position
.
Fermer les diffuseurs d'air 3 et 4
- Faites tourner la molette verticale (diffuseurs d'air 3) fig. 74 ou la molette horizontale (diffuseurs d'air 4) sur la position 0.
Modifier le flux d'air des diffuseurs d'air 3 et 4
- Pour modifier la hauteur du flux d'air, faites pivoter les lamelles horizontales à l'aide du bouton coulissant fig. 74.
- Pour diriger le flux d'air d'un côté ou de l'autre, faites tourner les lamelles verticales à l'aide du bouton coulissant.
Le régulateur de répartition d'air C fig. 75 vous permet de régler l'arrivée d'air dans chaque diffuseur d'air. Les diffuseurs d'air 3 fig. 74 et 4 peuvent être ouverts et fermés séparément.
De l'air chaud ou froid arrive par les diffuseurs d'air ouverts selon la position du régulateur du chauffage ou du climatiseur et selon les conditions climatiques.
Dysfonctionnements
Si le système de refroidissement ne fonctionne pas par une température
extérieure
supérieure à +5 C, il y a un dysfonctionnement. Les raisons peuvent être
...
Chauffage
...
